DESCRIÇÃO

As manilhas retas Tipo DX, são indicadas para operações crícas de elevação e ancoragem, nas quais é necessária

segurança adicional no travamento do pino. O conjunto com cabeça, porca e contrapino garante travamento mecânico

confiável e evita desapertos acidentais. Devido à sua geometria reta, a tração deve ocorrer apenas em uma direção,

com alinhamento axial entre os pontos de ligação.

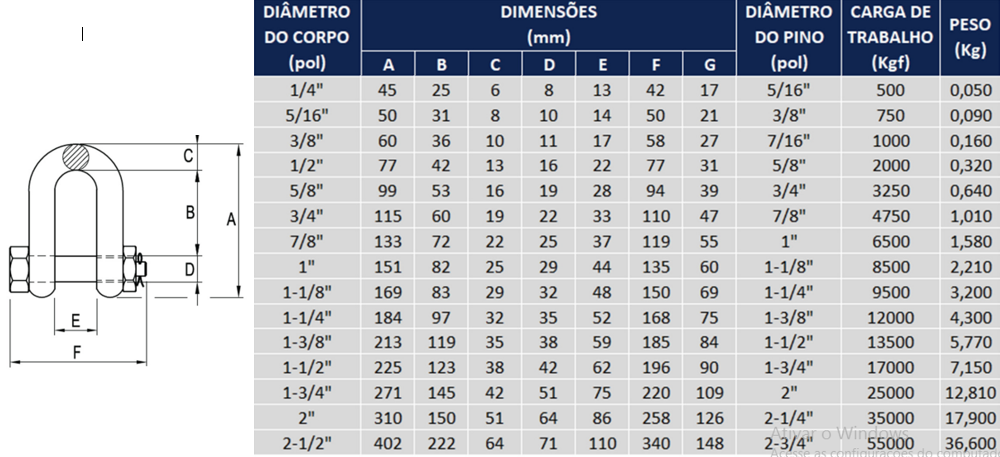

CARACTERÍSTICAS TÉCNICAS

Norma: ABNT NBR 13545:2012;

Tipo: DX (corpo reto + pino com cabeça, porca sextavada e contrapino);

Gravações indeléveis no corpo e no pino;

Grau: 6;

Material do corpo: Aço carbono C45 forjado, temperado e revenido;

Material do pino: Aço-liga 40Cr forjado, temperado e revenido;

Dureza: 300 HBS;

Fator de segurança: 6:1;

Carga de prova: 150 % da CMT;

Carga mínima de ruptura: 600 % da CMT;
